15. Das elektrische und das magnetische Feld, Induktion

15.3 Das magnetische Feld

1. Die Abbildung zeigt zweimal ein und denselben magnetisierten Stab mit seinen magnetischen Polen. Wie könnten die Magnetisierungslinien verlaufen? Gib zwei Lösungen an.

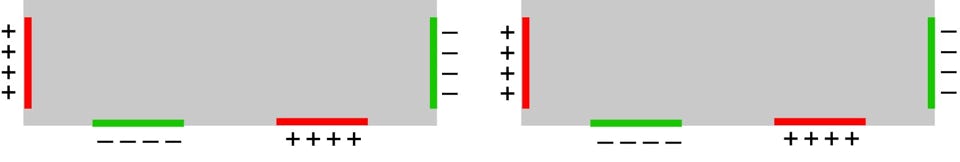

Lösung:

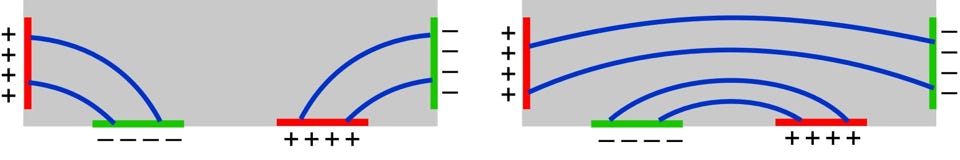

2. Die Abbildung zeigt eine Art Hufeisenmagnet. Zeichne ein:
– die magnetische Ladung (so wie du sie vermutest);
– die Magnetisierunglinien;
– die magnetischen Feldlinien.

Lösung:

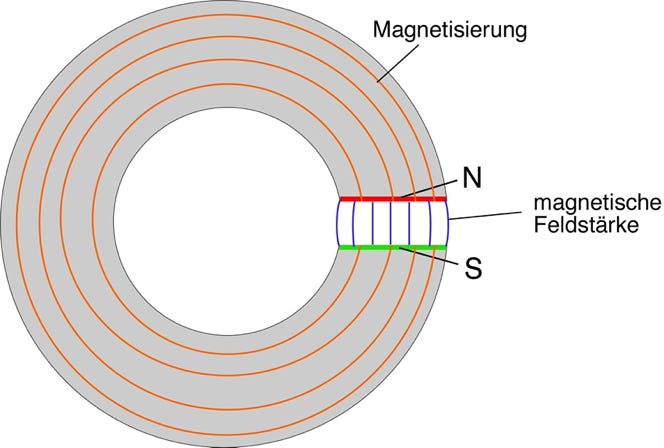

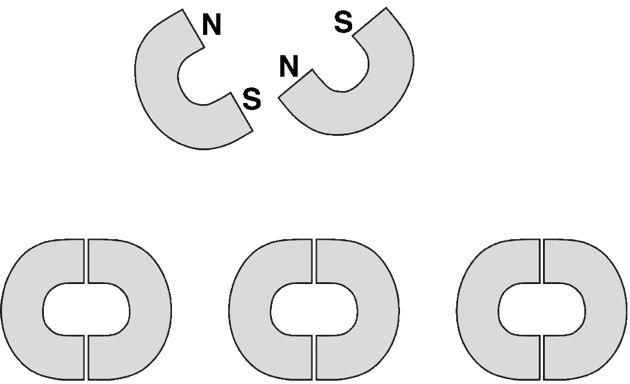

3. Zwei gleichartige Hufeisenmagneten (oben) werden aneinander „geklebt“, also jeweils der Nordpol des einen an den Südpol des anderen (unten).

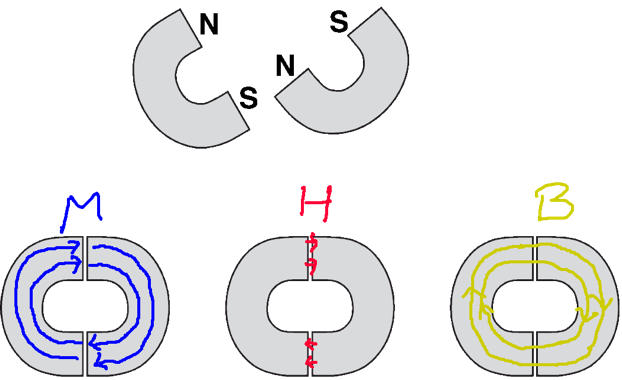

Zeichne die M (Magnetisierungslinien), H (Feldlinien) und B (Flussdichtelinien ) in je eines der drei unteren Bilder ein.

Lösung:
